杭大江东储出4号地块项目即融创城地块位于杭州市钱塘新区大江东，东临青六北路及杭州地铁7号线北二路站，南侧为北一路，西侧为国纵二路，北至国环三路，该地块由北二路分割成南、北两部分。402地块地下室的下沉广场拟与地铁7号线启成站站C出入口连通。405 地块拟与地铁7 号线启成路站B 出入口连通。本项目在前期施工期间，7号线启成路站B、C出入口均出现较大沉降变形，为保护地铁设施，该项目后续施工顺利开展，现对上述两出入口进行注浆整治加固。
根据《杭州市城市轨道交通管理条例》要求，在注浆整治施工期间对附属结构进行自动化监测，结合相关规范、评估报告与地铁集团意见，制定了本监测方案。

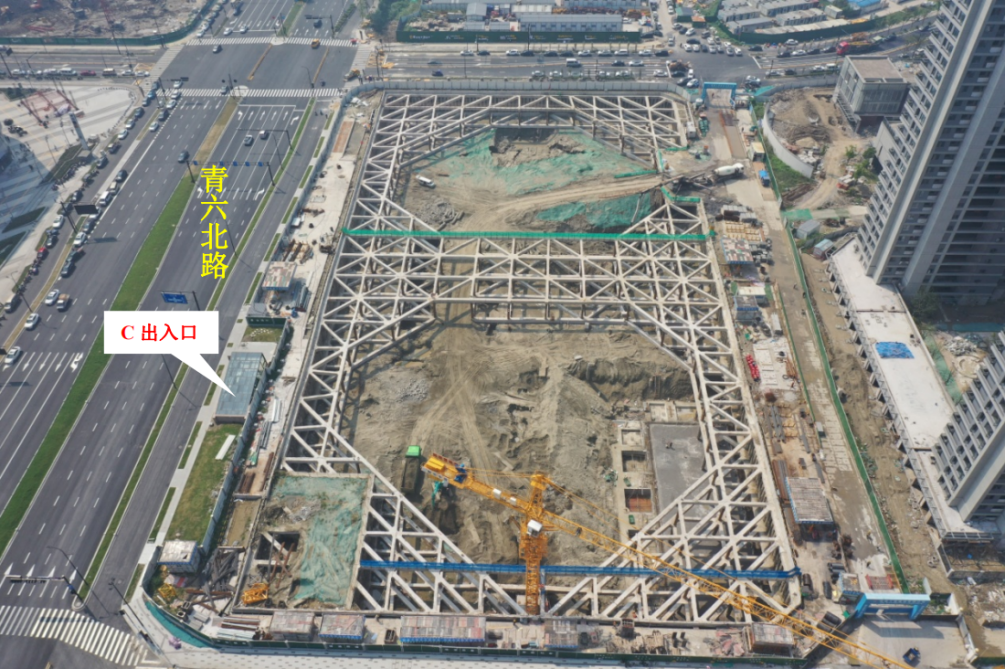

地理位置及平面示意图

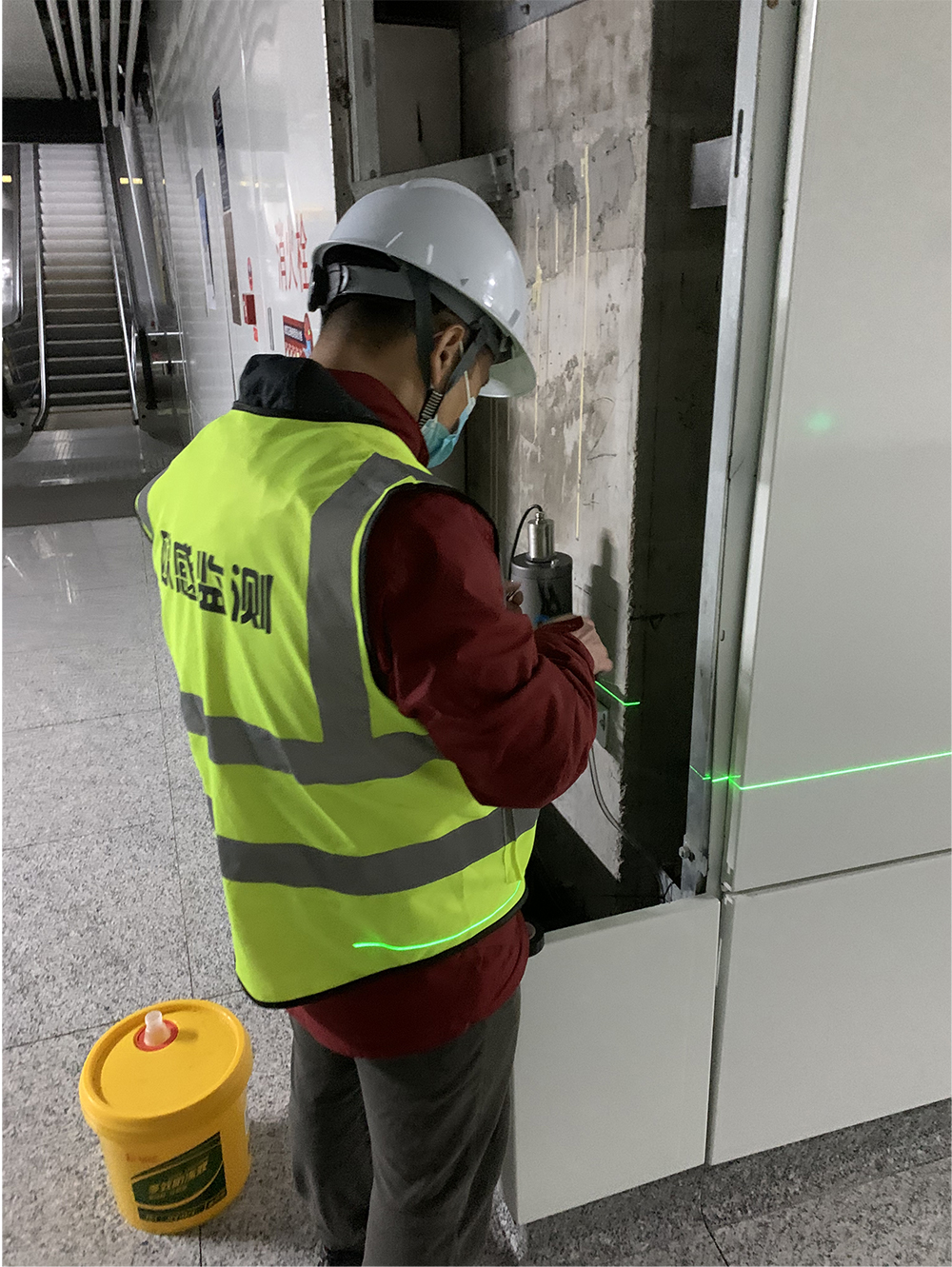

现场施工安装图
2、监测目的及意义
沉降监测在地铁车站监测中意义重大,对地铁车站的施工安全起到预警作用。结合杭州地铁景芳车站施工现场沉降监测的工程实践,对沉降监测在施工中的预警作用进行探讨。主要根据监测点的数据统计,应用回归分析法等数据处理方法,并结合施工现场的实地情况,说明沉降监测在施工工程中的指导意义和预警作用。根据杭州地铁景芳车站的沉降监测的应用现状,分析沉降监测中应持续改进的问题
3、监测内容及项目
针对注浆期间主要影响对象为7号线启成路站B、C出入口，自动化监测点布置在B、C出入口的结构上。具体项目和测点设置如下：
序号 | 监测对象 | 测项设置 | 测点数量 |
1 | 7号线启成路站B出入口 | 竖向位移 | 10个 |
2 | 7号线启成路站C出入口 | 竖向位移 | 10个 |
3 | - | 基准点 | 3个 |
